کالیبراسیون میکروپیپت؛ آموزش بررسی دقت و خطای سمپلر

⚖️ کالیبراسیون میکروپیپت چیست؟

کالیبراسیون میکروپیپت فرایندی است که در آن حجم واقعی مایعی که سمپلر منتقل می‌کند با حجم تنظیم‌شده روی دستگاه مقایسه می‌شود. هدف این کار مشخص کردن میزان دقت و تکرارپذیری میکروپیپت است.

حتی یک سمپلر سالم ممکن است پس از مدتی استفاده، ضربه، آلودگی، تعویض قطعات یا فرسودگی مکانیزم داخلی از محدوده دقت اولیه خود خارج شود. در چنین شرایطی، بررسی حجمی دستگاه کمک می‌کند مشخص شود آیا میکروپیپت همچنان قابل اعتماد است یا نیاز به سرویس، تنظیم یا تعمیر دارد.

رایج‌ترین روش بررسی میکروپیپت، روش وزنی یا Gravimetric Method است. در این روش مقدار مشخصی آب با سمپلر برداشت شده، روی ترازوی دقیق وزن می‌شود و جرم اندازه‌گیری‌شده با در نظر گرفتن شرایط آزمون به حجم تبدیل می‌شود.

🔬 چرا کالیبراسیون سمپلر اهمیت دارد؟

میکروپیپت در بسیاری از آزمایش‌ها وظیفه انتقال حجم‌های بسیار کم را بر عهده دارد. در این محدوده، اختلاف حتی چند میکرولیتر می‌تواند روی غلظت محلول، نسبت واکنش‌دهنده‌ها و نتیجه آزمایش اثر بگذارد.

کالیبراسیون منظم به شما کمک می‌کند:

✅ خطای حجمی دستگاه را شناسایی کنید.
✅ دقت و تکرارپذیری سمپلر را بررسی کنید.
✅ خرابی یا نشتی احتمالی را زودتر تشخیص دهید.
✅ بعد از تعمیر یا سرویس، عملکرد دستگاه را کنترل کنید.
✅ از نتایج قابل تکرار آزمایشگاهی اطمینان بیشتری داشته باشید.

🧪 برای کالیبراسیون میکروپیپت چه وسایلی لازم است؟

برای انجام صحیح تست Gravimetric به تجهیزات مناسبی نیاز دارید:

🔴 میکروپیپت مورد آزمون
🔴 Tip سازگار و سالم
🔴 آب مقطر یا آب دیونیزه مناسب
🔴 ترازوی آنالیتیکال با رزولوشن مناسب حجم مورد آزمون
🔴 ظرف وزن‌کشی مناسب
🔴 دماسنج برای کنترل دمای آب و محیط
🔴 محیط نسبتاً پایدار و بدون جریان شدید هوا
🔴 در حجم‌های بسیار کم، سیستم مناسب برای کاهش تبخیر

⚠️ نکته مهم: ترازوی مورد استفاده باید متناسب با حجم سمپلر انتخاب شود. هرچه حجم مورد آزمون کمتر باشد، رزولوشن و پایداری ترازو اهمیت بیشتری پیدا می‌کند.

🌡️ شرایط محیطی در کالیبراسیون چقدر مهم است؟

وزن آب به دما و شرایط محیطی وابسته است و در حجم‌های کم، تبخیر نیز می‌تواند نتیجه را تغییر دهد. به همین دلیل بهتر است میکروپیپت، Tip، آب و تجهیزات قبل از آزمون مدتی در همان محیط قرار داشته باشند تا به شرایط محیط نزدیک شوند.

در آزمون‌های دقیق، دمای محیط باید نسبتاً پایدار باشد و از قرار دادن ترازو در مسیر مستقیم کولر، پنکه یا جریان هوا جلوگیری شود.

برای آزمون‌های استاندارد، رطوبت محیط نیز اهمیت دارد؛ زیرا تبخیر آب مخصوصاً در حجم‌های کمتر می‌تواند عدد ترازو را تغییر دهد.

⚙️ آموزش کالیبراسیون میکروپیپت مرحله‌به‌مرحله

1️⃣ ابتدا وضعیت ظاهری سمپلر را بررسی کنید

قبل از تست حجمی، بدنه، Tip Cone، Plunger و Tip Ejector را بررسی کنید. دستگاه نباید نشتی واضح، شکستگی، آلودگی شدید یا حرکت غیرعادی داشته باشد.

اگر سمپلر از نظر مکانیکی مشکل دارد، بهتر است ابتدا سرویس شود و سپس کالیبراسیون انجام گیرد.

2️⃣ Tip مناسب را روی سمپلر نصب کنید

Tip مورد استفاده باید با همان میکروپیپت سازگار باشد و به‌درستی روی دستگاه آب‌بندی شود.

نتیجه کالیبراسیون مربوط به مجموعه میکروپیپت + Tip است؛ بنابراین تغییر نوع Tip می‌تواند روی عملکرد حجمی اثر بگذارد.

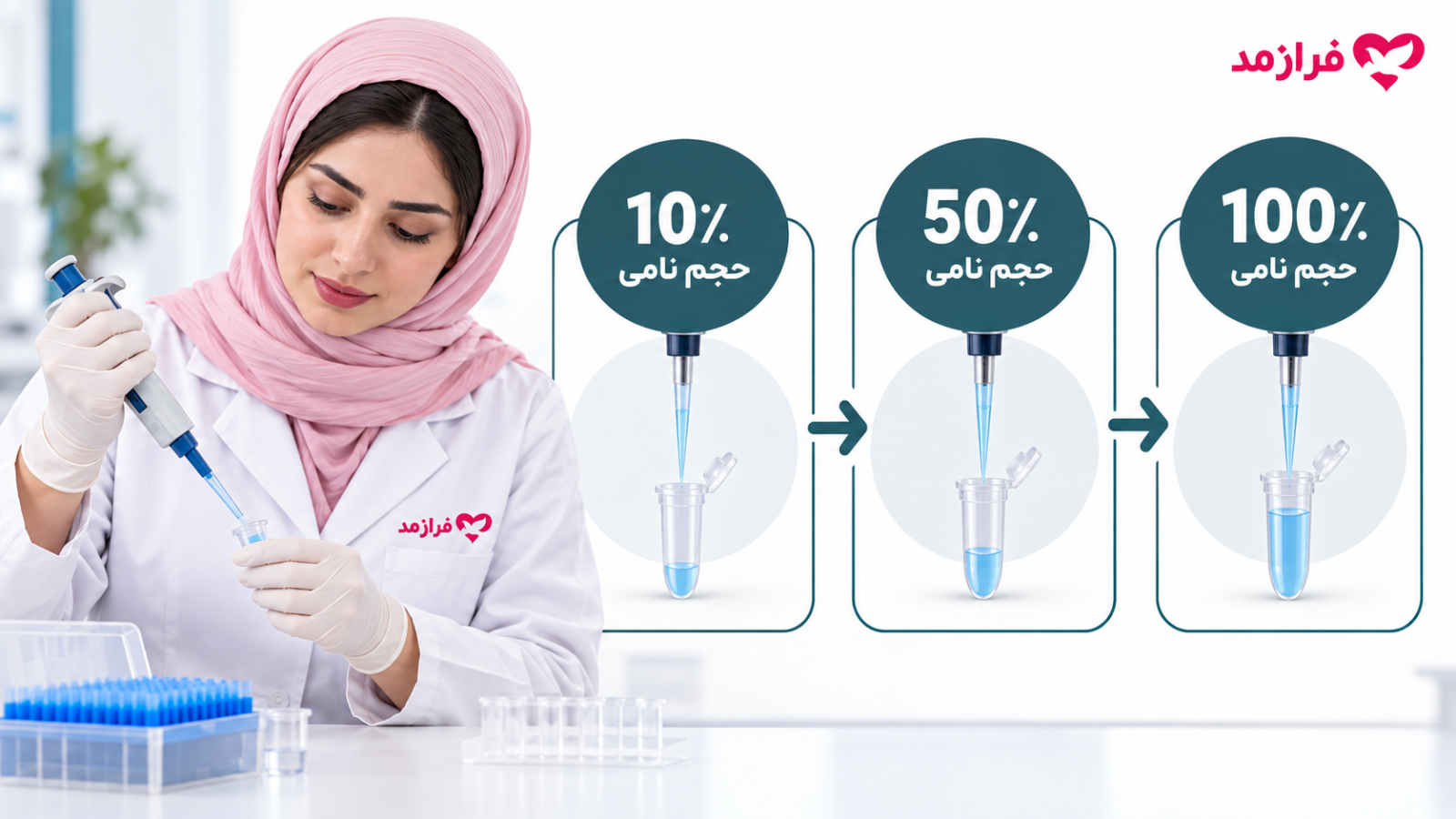

3️⃣ حجم آزمون را انتخاب کنید

در بررسی حرفه‌ای میکروپیپت متغیر، معمولاً چند نقطه حجمی تست می‌شوند تا عملکرد دستگاه فقط در یک مقدار بررسی نشود.

سه محدوده رایج عبارت‌اند از:

🔴 100 درصد حجم نامی
🔴 حدود 50 درصد حجم نامی
🔴 حدود 10 درصد حجم نامی یا حد پایین محدوده کاری

برای مثال، اگر یک میکروپیپت حداکثر حجم 1000 میکرولیتر داشته باشد، می‌توان عملکرد آن را در حجم‌های بالا، متوسط و پایین بررسی کرد.

4️⃣ Tip را Pre-Wet کنید

قبل از شروع سری اندازه‌گیری، بهتر است Tip چند بار با همان آب مورد آزمون پر و خالی شود. این کار به کاهش اثر تبخیر داخل Tip و افزایش تکرارپذیری کمک می‌کند.

5️⃣ ظرف وزن‌کشی را روی ترازو قرار دهید و صفر کنید

ظرف مناسب را داخل ترازو قرار داده و دستگاه را Tare کنید تا فقط جرم آب منتقل‌شده اندازه‌گیری شود.

در حجم‌های کم بهتر است از ظرفی استفاده شود که سطح تبخیر را تا حد ممکن محدود کند.

6️⃣ حجم موردنظر را با تکنیک صحیح برداشت کنید

Plunger را تا Stop اول فشار دهید، Tip را چند میلی‌متر داخل آب قرار داده و پیستون را آرام رها کنید.

میکروپیپت هنگام مکش بهتر است تقریباً عمودی نگه داشته شود و سرعت حرکت Plunger در تمام تکرارها مشابه باشد.

پس از مکش، چند لحظه کوتاه صبر کنید و Tip را از آب خارج کنید.

7️⃣ آب را داخل ظرف وزن‌کشی تخلیه کنید

Tip را به دیواره داخلی ظرف نزدیک کرده و ابتدا Plunger را تا Stop اول فشار دهید. سپس برای تخلیه کامل، Stop دوم یا Blow-out را انجام دهید.

Tip را در حالی که Plunger پایین نگه داشته شده از ظرف خارج کنید و سپس دکمه را رها کنید.

8️⃣ عدد ترازو را ثبت کنید

پس از پایدار شدن نمایشگر ترازو، جرم آب منتقل‌شده را ثبت کنید.

این کار باید برای هر نقطه حجمی چندین بار تکرار شود تا بتوان هم میانگین حجم و هم پراکندگی نتایج را بررسی کرد.

در آزمون‌های استاندارد، معمولاً تعداد تکرارها بیشتر از یک یا دو بار است و برای بررسی دقیق عملکرد، چندین اندازه‌گیری متوالی انجام می‌شود.

🧮 چگونه جرم آب را به حجم تبدیل کنیم؟

عدد ترازو جرم آب را نشان می‌دهد، اما هدف کالیبراسیون بررسی حجم است. بنابراین جرم اندازه‌گیری‌شده باید با استفاده از ضریب تبدیل مناسب به حجم تبدیل شود.

در روش دقیق، این ضریب به دمای آب، فشار هوا و چگالی آب وابسته است و با نمادهایی مانند Z factor بیان می‌شود.

به‌صورت کلی:

حجم واقعی = جرم اندازه‌گیری‌شده × ضریب Z

در ارزیابی استاندارد بهتر است ضریب Z از جدول معتبر متناسب با شرایط آزمون انتخاب شود.

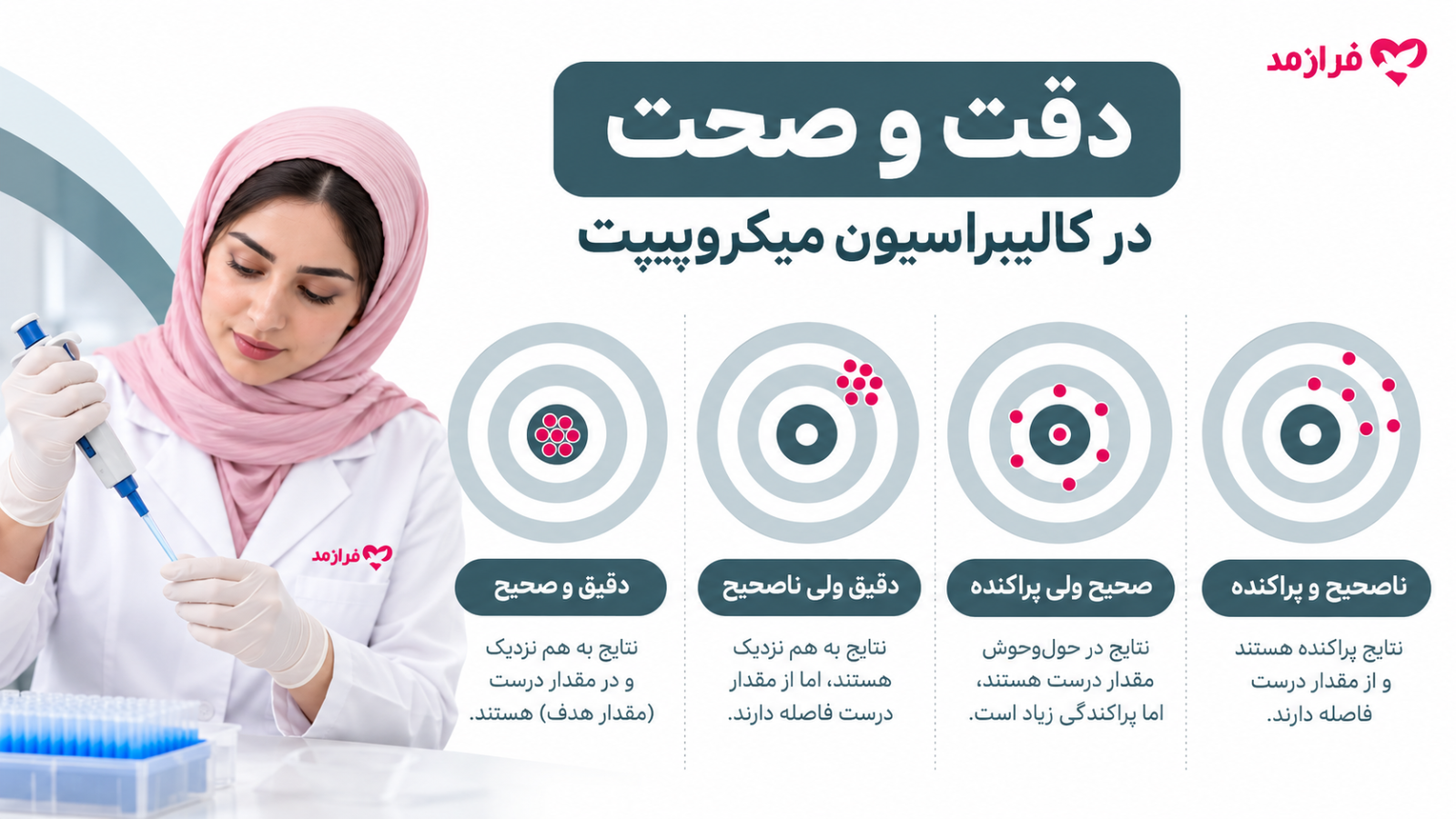

🎯 Accuracy در میکروپیپت چیست؟

Accuracy یا صحت نشان می‌دهد میانگین حجم واقعی اندازه‌گیری‌شده چقدر به حجم تنظیم‌شده روی دستگاه نزدیک است.

اگر سمپلر روی 100 میکرولیتر تنظیم شده ولی میانگین نتایج به‌طور مداوم 95 میکرولیتر باشد، دستگاه دارای خطای سیستماتیک است.

📊 Precision در میکروپیپت چیست؟

Precision یا تکرارپذیری نشان می‌دهد نتایج تکراری تا چه اندازه به یکدیگر نزدیک هستند.

ممکن است دستگاه به‌طور میانگین حجم تقریباً صحیحی منتقل کند اما نتایج آن پراکندگی زیادی داشته باشند. در این حالت Accuracy قابل قبول به‌تنهایی کافی نیست و Precision نیز باید بررسی شود.

📐 خطای سیستماتیک و خطای تصادفی چیست؟

خطای سیستماتیک

اختلاف میانگین حجم واقعی با حجم تنظیم‌شده است و بیشتر با Accuracy مرتبط است.

خطای تصادفی

پراکندگی نتایج تکراری است و میزان Precision دستگاه را نشان می‌دهد.

برای تأیید عملکرد میکروپیپت، هر دو نوع خطا باید در محدوده مجاز دستگاه یا معیار مورد استفاده آزمایشگاه قرار داشته باشند.

❌ خطاهای رایج هنگام کالیبراسیون میکروپیپت

❌ استفاده از ترازوی نامناسب برای حجم مورد آزمون
❌ انجام آزمون در مسیر جریان هوای شدید
❌ استفاده از Tip ناسازگار
❌ Pre-Wet نکردن Tip
❌ مکش سریع یا نامنظم
❌ تغییر زاویه سمپلر در تکرارهای مختلف
❌ فرو بردن Tip در عمق‌های متفاوت
❌ ثبت عدد قبل از پایدار شدن ترازو
❌ نادیده گرفتن تبخیر در حجم‌های کم
❌ تنظیم دستگاه قبل از مشخص شدن علت خطا

🔧 تفاوت کالیبراسیون و تنظیم میکروپیپت چیست؟

این دو اصطلاح یکسان نیستند.

کالیبراسیون یعنی اندازه‌گیری و مشخص کردن رابطه بین حجم تنظیم‌شده و حجم واقعی منتقل‌شده.

Adjustment یا تنظیم، یعنی ایجاد تغییر در دستگاه برای اصلاح خطا.

بنابراین ابتدا باید دستگاه تست و کالیبره شود و فقط اگر خطا تأیید شد و علت آن نشتی، خرابی یا تکنیک کاربر نبود، تنظیم دستگاه بررسی شود.

⚠️ نکته مهم: اگر سمپلر نشتی دارد یا قطعات داخلی آن فرسوده‌اند، Adjustment به‌تنهایی مشکل را حل نمی‌کند. ابتدا باید دستگاه سرویس شود و بعد از تعمیر دوباره از نظر حجمی بررسی شود.

🧪 استاندارد ISO 8655 چه ارتباطی با کالیبراسیون سمپلر دارد؟

استاندارد ISO 8655 یکی از مراجع اصلی برای تجهیزات حجمی پیستونی مانند میکروپیپت‌ها است و روش‌های اندازه‌گیری و کنترل عملکرد این تجهیزات را مشخص می‌کند.

در آزمون حرفه‌ای، مواردی مانند شرایط محیطی، تجهیزات وزن‌کشی، تعداد تکرارها، نقاط حجمی و محاسبه خطا باید طبق روش مشخص انجام شوند.

اگر کالیبراسیون برای مستندسازی رسمی یا سیستم کنترل کیفیت انجام می‌شود، بهتر است آزمون بر اساس روش استاندارد و توسط فرد یا آزمایشگاه دارای تجهیزات مناسب انجام شود.

🗓️ میکروپیپت هر چند وقت یک بار کالیبره شود؟

یک فاصله زمانی ثابت برای همه آزمایشگاه‌ها وجود ندارد. دوره بررسی باید بر اساس میزان استفاده، حساسیت آزمایش، سابقه عملکرد دستگاه و برنامه کنترل کیفیت مجموعه تعیین شود.

با این حال در شرایط زیر بهتر است دستگاه زودتر بررسی شود:

🔴 بعد از تعمیر یا تعویض قطعات داخلی
🔴 بعد از ضربه شدید یا افتادن دستگاه
🔴 هنگام مشاهده نشتی
🔴 در صورت مشاهده نتایج غیرعادی
🔴 بعد از استفاده طولانی و پرتکرار
🔴 در صورت تغییر محسوس عملکرد Plunger

🔍 اگر میکروپیپت از کالیبراسیون خارج شده باشد چه کنیم؟

قبل از تنظیم دستگاه ابتدا موارد زیر بررسی شوند:

✅ سلامت و سازگاری Tip
✅ وجود یا عدم وجود نشتی
✅ تکنیک صحیح کاربر
✅ سلامت Piston و Seal
✅ شرایط آزمون
✅ تکرار تست حجمی

اگر خطا پس از این بررسی‌ها همچنان تکرار می‌شود، دستگاه ممکن است نیاز به سرویس و Adjustment داشته باشد.

🛠️ کالیبراسیون بعد از تعمیر سمپلر

اگر قطعات مؤثر بر حجم مانند Piston، Seal یا O-ring تعویض شده باشند، بهتر است بعد از تعمیر عملکرد حجمی دستگاه مجدداً بررسی شود.

این مرحله مشخص می‌کند تعمیر انجام‌شده توانسته دستگاه را به محدوده عملکرد قابل قبول برگرداند یا خیر.

🔬 بررسی دقت سمپلر:
اگر سمپلر شما حجم غیرعادی منتقل می‌کند یا بعد از تعمیر نیاز به بررسی عملکرد دارد، می‌توانید برای بررسی امکان سرویس، تست و کالیبراسیون با کارشناسان فرازمد در ارتباط باشید.

✅ جمع‌بندی

کالیبراسیون میکروپیپت روشی برای بررسی صحت و تکرارپذیری حجم انتقالی دستگاه است. در روش Gravimetric، آب با سمپلر منتقل شده، جرم آن با ترازوی دقیق اندازه‌گیری و سپس به حجم واقعی تبدیل می‌شود.

برای نتیجه قابل اعتماد باید Tip مناسب، ترازوی دقیق، شرایط محیطی پایدار و تکنیک یکنواخت پیپتاژ رعایت شوند. همچنین بهتر است عملکرد میکروپیپت در چند نقطه از محدوده حجمی بررسی شود.

اگر خطا مشاهده شد، نباید بلافاصله دستگاه تنظیم شود؛ ابتدا نشتی، Tip، تکنیک کاربر و سلامت مکانیکی بررسی شده و در صورت نیاز سمپلر سرویس و سپس دوباره کالیبره شود.

❓ سوالات متداول درباره کالیبراسیون میکروپیپت

کالیبراسیون میکروپیپت چیست؟

فرایندی برای مقایسه حجم واقعی منتقل‌شده توسط سمپلر با حجم تنظیم‌شده روی دستگاه است.

برای تست دقت سمپلر از چه روشی استفاده می‌شود؟

یکی از رایج‌ترین روش‌ها Gravimetric Method است که در آن آب منتقل‌شده وزن شده و جرم به حجم تبدیل می‌شود.

آیا برای کالیبراسیون سمپلر ترازوی معمولی کافی است؟

خیر. رزولوشن ترازو باید متناسب با حجم مورد آزمون باشد و برای حجم‌های پایین به ترازوی دقیق‌تری نیاز است.

چند بار باید هر حجم را تست کنیم؟

برای ارزیابی معتبر باید چندین تکرار انجام شود. در روش‌های استاندارد معمولاً تعداد تکرارها برای هر نقطه حجم مشخص می‌شود و یک اندازه‌گیری منفرد کافی نیست.

آیا کالیبراسیون و Adjustment یکی هستند؟

خیر. کالیبراسیون خطا را اندازه‌گیری می‌کند، در حالی که Adjustment تنظیم فیزیکی یا مکانیکی دستگاه برای اصلاح خطا است.

بعد از تعمیر سمپلر باید کالیبره شود؟

اگر تعمیر روی قطعات مؤثر بر حجم انجام شده باشد، بررسی حجمی بعد از تعمیر اهمیت زیادی دارد.

چه حجم‌هایی برای کالیبراسیون سمپلر متغیر تست می‌شوند؟

در روش‌های رایج، نقاطی در محدوده بالا، میانی و پایین دستگاه بررسی می‌شوند؛ برای مثال 100 درصد، 50 درصد و حدود 10 درصد حجم نامی.
